一文帶你讀懂：輸電線路導線舞動監測裝置——如何守護電網安全

來源：發布時間：2025-11-06

在我國廣袤的國土上，輸電線路如縱橫交錯的血管，為經濟發展與民生需求輸送著電力能源。然而，導線舞動這一自然現象卻如同潛藏的“隱形威脅”，可能引發線路跳閘、金具損壞甚至鐵塔倒塌等嚴重事故。凱銘諾輸電線路導線舞動監測裝置，憑借其先進的技術架構與精確的監測能力，成為了守護電網安全的“智能哨兵”。凱銘諾科技將從裝置的結構解析、技術原理、重要參數及應用價值等維度，對其進行深度技術科普。

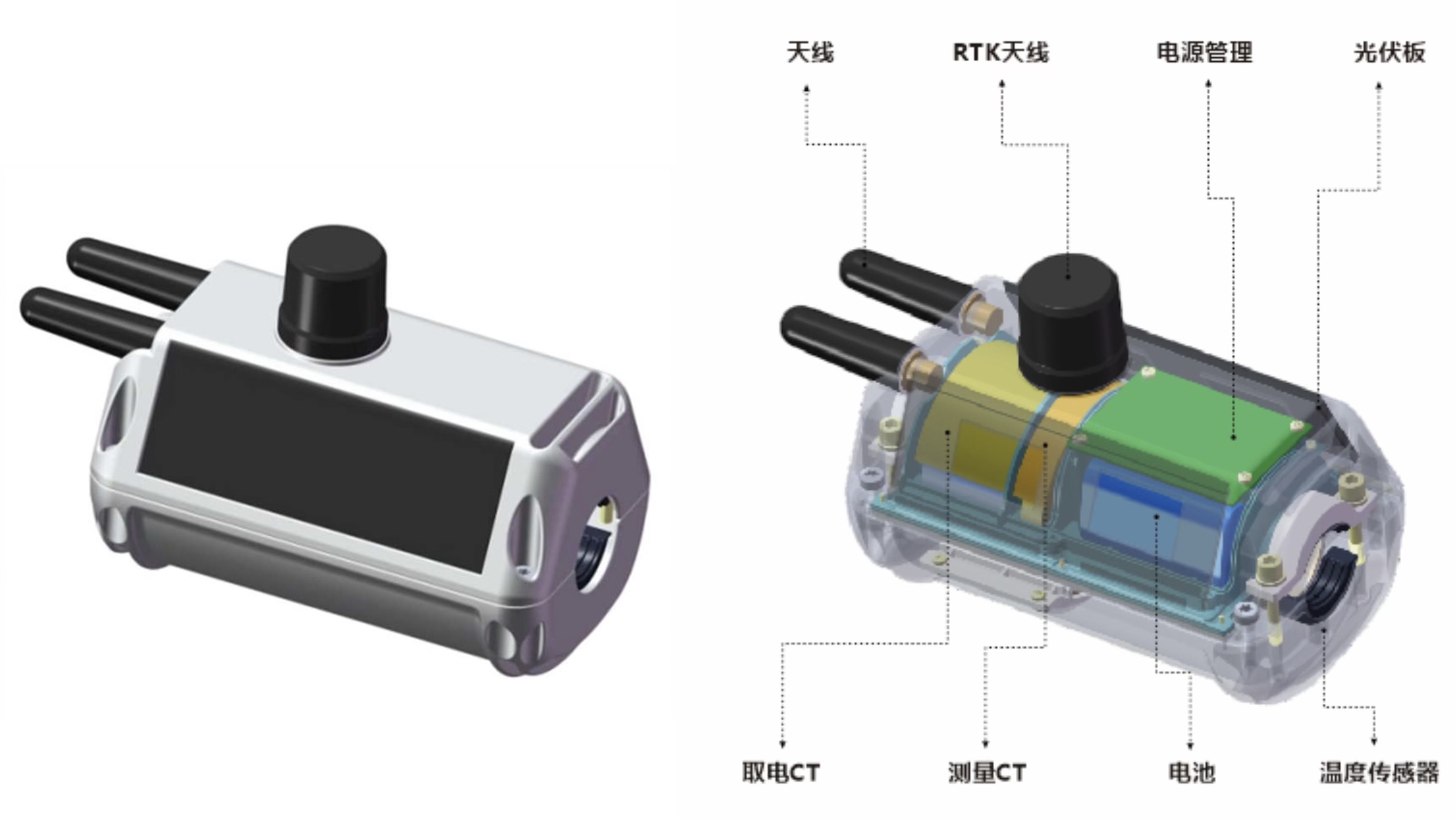

一、結構解析：模塊化設計的“精密儀器”

凱銘諾監測裝置采用模塊化集成設計，各功能單元分工明確且協同高效，從外觀到內部結構都體現了工業級的精密性。

1.能源模塊：

由“光伏板+電池+電源管理”組成自給自足的能源系統。2W 18V的光伏板可在光照條件下持續發電，磷酸鐵鋰材質的電池（6.4V 1.8AH）具備優異的充放電循環性能，電源管理單元則負責電能的智能分配與穩壓，確保裝置在-40℃~+70℃的極端環境下也能穩定供電。

2.傳感與測量模塊：

包含“取電CT、測量CT、溫度傳感器”三大重要部件。取電CT與測量CT均采用硅鋼鐵芯，前者以78×60×38mm的尺寸實現20A 0.7W的取電能力，后者則通過0.3mm線徑的2000匝繞線，實現對線路電流的高精度測量；溫度傳感器覆蓋-40℃~+70℃范圍，誤差控制在±0.5℃/0.1℃，為環境與設備工況監測提供可靠數據。

3.定位與通信模塊：

“RTK天線+天線”組合是裝置的“神經中樞”。RTK（實時動態載波相位差分技術）天線可實現亞米級甚至厘米級的定位精度，結合通信天線，裝置能將監測數據、位置信息實時傳輸至遠端監控平臺，讓運維人員隨時掌握線路狀態。

二、技術原理：從“數據采集”到“智能研判”的全鏈路邏輯

凱銘諾裝置的重要價值，源于其從物理信號采集到數字化智能分析的完整技術鏈路，這一鏈路精確解決了導線舞動“難監測、難預警”的行業痛點。

（一）多維度傳感：捕捉導線運動的“蛛絲馬跡”

導線舞動本質是一種復合的機械運動，涉及垂直、水平方向的振動及扭轉。裝置通過加速度傳感器（集成于測量模塊）捕捉導線在三維振動加速度變化，通過位移傳感器測量導線空間位移軌跡，再結合電流、溫度等環境參數，構建出導線運動的“多維特征圖譜”。

以取電CT和測量CT為例，它們不僅能為裝置供電、測量線路負荷，其鐵芯的微小振動也會被轉化為電信號，成為判斷導線是否發生舞動的“輔助線索”——當導線舞動時，電流的瞬時波動、CT鐵芯的振動頻率都會呈現出特定規律。

（二）RTK定位：給舞動裝上“精確坐標”

傳統監測裝置往往只能判斷“是否舞動”，卻難以定位“具位置置”。凱銘諾裝置的RTK天線實現了“毫米級定位+運動軌跡還原”的突破：通過接收衛星信號并與基準站差分校準，裝置能實時記錄自身（即導線監測點）的空間坐標變化，結合時間維度的數據，可精確繪制出導線舞動的“軌跡曲線”，讓運維人員直觀掌握舞動的幅值（擺動幅度）、頻率（振動次數）及空間分布。

（三）智能算法：從“數據”到“決策”的大腦

采集到的多源數據會被傳輸至裝置內置的邊緣計算單元，通過預設的算法模型進行實時分析。算法基于大量導線舞動的歷史數據訓練而成，能識別出“正常風擺”與“危險舞動”的重要差異——例如，當加速度幅值超過閾值、振動頻率落入特定區間且持續時間達到預警條件時，裝置會自動觸發“舞動預警”，并將預警信息通過通信模塊推送至運維系統。
