什么是門極靈敏型單向可控硅GSUT
門極靈敏型單向可控硅（GSUT）綜述門極靈敏型單向可控硅是一種高性能半導體器件，以其低觸發電流、快速開關特性和高可靠性為**優勢，廣泛應用于現代電力電子系統中。一、概念與**特性基本定義

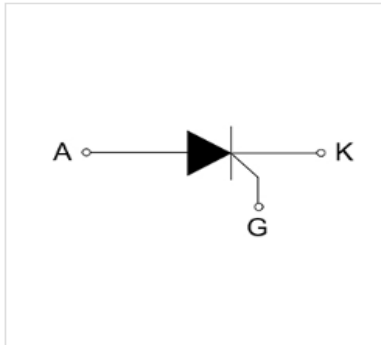

GSUT是單向可控硅（SCR）的進階類型，由PNPN四層半導體結構組成，含陽極（A）、陰極（K）、門極（G）三個電極。其特殊性在于門極觸發靈敏度***高于傳統可控硅，觸發電流可低至微安級（μA）（傳統可控硅通常需毫安級）
技術特點
高靈敏度：門極觸發電流*需幾微安至幾十微安（例如X0405型號觸發電流為200μA），可直接由微控制器驅動
快速響應：開關時間達微秒級，支持高頻應用（如調光、電機調速）
耐壓能力強：斷態重復峰值電壓覆蓋600V~800V，通態電流達4A（**率場景）
溫度適應性：工作結溫范-40℃至+125℃，適應嚴苛環境
二、工作原理與結構設計
導通與關斷機制
導通條件：
（1）陽極-陰極間加正向電壓；
（2）門極-陰極間施加正向觸發信號（低電壓/電流脈沖）
一旦導通，即使移除觸發信號，器件仍維持導通（依賴內部正反饋）
關斷條件：
（1）陽極電流低于維持電流；
（2）陽極-陰極電壓反向或切斷
1.
結構優化技術
材料工藝：采用P型對通擴散隔離和臺面玻璃鈍化工藝，提升門極靈敏度及耐壓性
抗干擾設計：部分型號（如捷捷微**產品）在門極-陰極間并聯10~80kΩ電阻，抑制溫度漂移導致的誤觸發
三、典型應用場景
家電與消費電子
精細控制：用于脈沖點火器（燃氣灶）、調光開關（LED控制器）、咖啡壺功率調節，依賴低觸發電流實現微處理器直驅
高溫設備：直發器、電熨斗等需高溫穩定性的設備
工業控制與新能源
電機驅動：吸塵器、電動工具的無級調速，響應速度保障效率
能源管理：太陽能控制器中的直流電管理、負離子發生器微型化設計
電力系統：高壓直流輸電（HVDC）換流器、逆變器（快速GTO阻斷電壓達12kV+）
新興領域
智能家居：與物聯網結合，實現低功耗待機（待機功耗≤1mW）
新能源汽車：電控系統、充電樁電路，預計2027年占GSUT總需求的25%
四、技術趨勢與發展前景
性能突破
電壓/電流提升：阻斷電壓向20kV+、通態電流向10kA+ 發展，適配高壓電網
開關速度：從微秒級邁向納秒級，減少高頻應用損耗
材料與集成創新
寬禁帶半導體：碳化硅（SiC）替代硅基材料，耐溫性↑20%、開關損耗↓50%
模塊化設計：驅動電路與GSUT集成封裝，簡化系統設計（如Infineon智能模塊）
